Falowniki Siemens V20 – praca w trybie motopotencjometru – makro konfiguracyjne Cn006
Wbudowane w falowniki SIEMENS V20 makra konfiguracyjne pozwalają na jego szybkie programowanie i uruchamianie. Przykładem makra, którym się dzisiaj zajmiemy jest „Makro Cn006” pozwalające na sterowanie falownikiem V20 za pomocą podłączonych do jego zacisków przełączników i przycisków działających na zasadzie motopotencjometru.
Falowniki Siemens V20 – schemat podłączenia
Do zacisków „D1” oraz „D2” podłączamy przełączniki odpowiadające za uruchamianie falownika oraz zmianę jego kierunku obrotów, zaś pod zaciski „D3” oraz „D4” podłączamy przycisku służące do wybierania aktualnej częstotliwości pracy falownika – wejście „D3” służy do zwiększania częstotliwości, zaś wejście „D4” do jej zmniejszania. Źródłem sygnału dla tych wejść są wartości impulsowe.
W celu wyboru odpowiedniego makra konfiguracyjnego należy postępować zgodnie z instrukcją zamieszczoną tutaj.

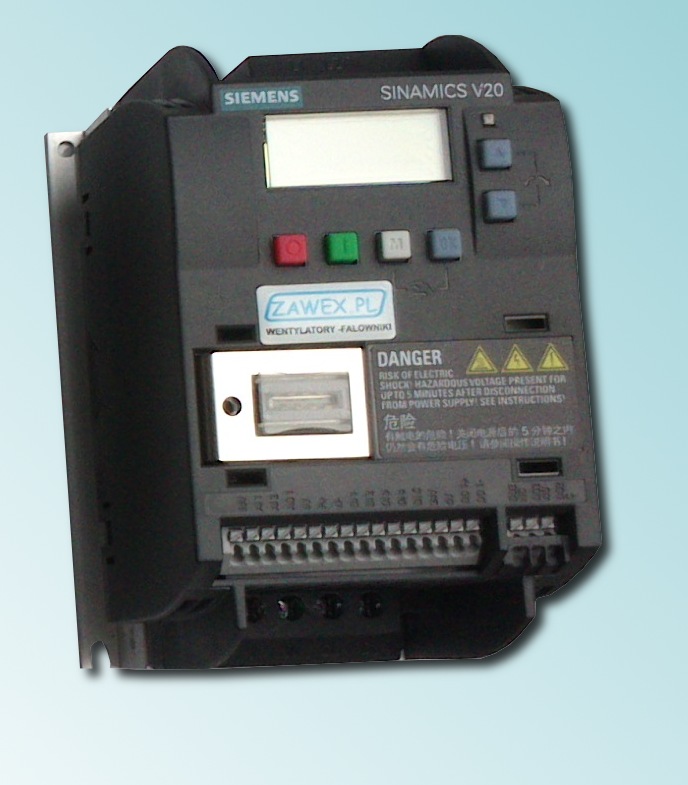

Falownik Siemens V20
